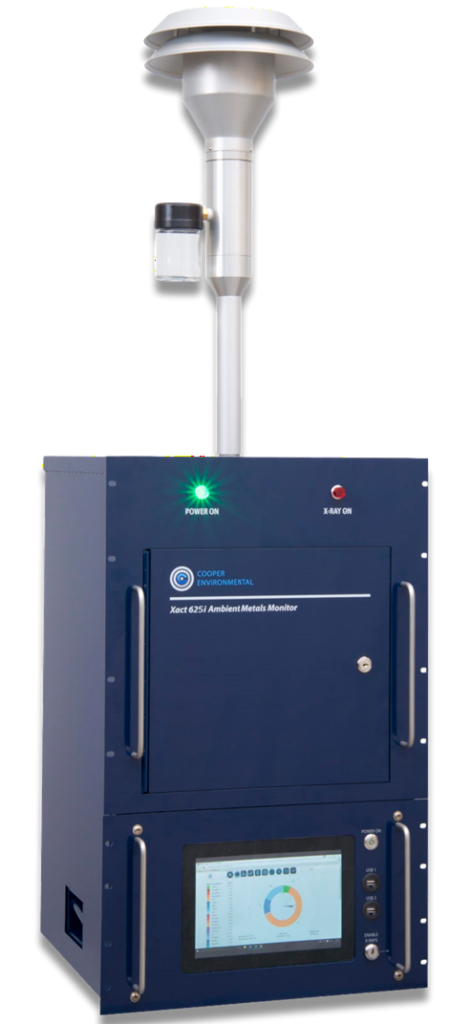

Xact® 625i – ciągły analizator metali do pomiarów w powietrzu atmosferycznym

Analizator Xact® 625i firmy SCI (Cooper Environmental) został zaprojektowany do monitoringu wielu metali w  powietrzu atmosferycznym z wysoką rozdzielczością czasową, przy granicach detekcji porównywalnych z analizą laboratoryjną. Standardowo urządzenie wyposażone jest w półprzewodnikowy czujnik meteorologiczny oraz autorski pakiet analityczny ADAPT firmy SCI, co czyni je jednym z najbardziej zaawansowanych rozwiązań do identyfikacji źródeł zanieczyszczeń powietrza w branży.

System wykorzystuje pobór próbki na taśmie filtracyjnej typu reel-to-reel oraz nieniszczącą analizę metodą energodyspersyjnej fluorescencji rentgenowskiej (EDXRF). Powietrze zasysane jest przez selektywny wlot frakcji pyłu (PM) przy niskim przepływie (16,7 l/min) i przechodzi przez taśmę filtracyjną. Osadzona próbka PM jest następnie przesuwana do strefy analizy, gdzie poddawana jest analizie EDXRF dla wybranych metali, podczas gdy w tym samym czasie pobierana jest kolejna próbka.

Kluczowe cechy

• Oprogramowanie analityczne ADAPT umożliwiające natychmiastowe generowanie raportów graficznych o jakości badawczej, zapewniające unikalny wgląd w zmienność czasową i trendy stężeń metali
• Metodologia poboru i analizy próbek zwalidowana w programie US EPA ETV
• System operacyjny oparty na Windows z pochylonym ekranem dotykowym 10,1”
• Pobór próbek, analiza oraz raportowanie w czasie zbliżonym do rzeczywistego (co 5, 15, 30, 60, 120, 180 lub 240 minut; wyniki w ng/m³)
• Automatyczne funkcje kontroli jakości (QA), alarmów i sterowania
• Wbudowany wewnętrzny standard XRF do kontroli jakości dla każdej próbki
• Automatyczna, codzienna kontrola dryftu kalibracji XRF
• Zdalny odczyt danych oraz zdalne sterowanie systemem
• Uniwersalne zasilanie – brak konieczności stosowania konwerterów napięcia
• Średnie granice detekcji poprawione o ponad 30% w porównaniu do poprzedniej generacji Xact 625

Korzyści

• Możliwość zastosowania zarówno w stacjonarnych, jak i mobilnych systemach monitoringu
• Skuteczne narzędzie do pomiaru emisji niezorganizowanych (fugitive emissions)
• Umożliwia wyznaczanie poziomów tła dla norm opartych na ochronie zdrowia
• Pozwala identyfikować lokalne „hot spoty” zanieczyszczeń wokół zakładu
• Wspiera analizę udziału źródeł emisji (source apportionment) oraz bilans masowy składników chemicznych
• Wysoka czułość i wiarygodność pomiarów (zakres od poziomów pg/m³ do μg/m³)
• Nieniszcząca metoda analizy umożliwia archiwizację próbek
• Ułatwia identyfikację źródeł emisji poprzez korelację stężeń metali z prędkością i kierunkiem wiatru
• Umożliwia obserwację zmienności stężeń metali niewidocznej przy standardowych pomiarach 24-godzinnych
• Pozwala powiązać konkretne operacje technologiczne w zakładzie z podwyższonymi stężeniami metali

Zastosowania

System monitoringu Xact 625i umożliwia jednoczesną identyfikację i pomiar wielu metali w powietrzu atmosferycznym, dostarczając danych do następujących zastosowań:

• Monitoring na granicy zakładu (fence-line monitoring)
• Analiza udziału źródeł emisji (source apportionment)
• Wyznaczanie poziomów tła (background concentrations)
• Przestrzenna identyfikacja źródeł zanieczyszczeń
• Analiza zmienności czasowej źródeł emisji
• Identyfikacja krótkotrwałych epizodów o wysokich stężeniach (zdarzeń incydentalnych)
• Ciągły monitoring powietrza w obszarach przemysłowych i środowisku pracy

Specyfikacja techniczna

Xact 625i

Metoda pomiarowa
Oparta na metodzie EPA IO 3.3: oznaczanie metali w pyle zawieszonym (PM) w powietrzu z wykorzystaniem XRF

Główne oznaczane pierwiastki
Sb, As, Ba, Cd, Ca, Cr, Co, Cu, Fe, Pb, Hg, Mn, Ni, Se, Ag, Sn, Ti, Tl, V, Zn (oraz inne dostępne opcjonalnie)

Zakres pomiarowy
Do 60 μg/dscm

Granice detekcji
Zależne od pierwiastka i czasu poboru próbki

Czas poboru i analizy
Co 5, 15, 30, 60, 120, 180 lub 240 minut (konfigurowany przez użytkownika)

Kontrola stabilności kalibracji
Automatycznie dla każdej analizowanej próbki

Częstotliwość ponownej kalibracji
Szacunkowo raz w roku (zgodnie z zaleceniami producenta)

Przepływ próbki
16,7 l/min

Liniowość
Współczynnik korelacji > 0,99

Wymiary i masa
483 mm (szer.) × 508 mm (gł.) × 762 mm (wys.), 59 kg
Możliwość montażu w szafie rack 19” lub pracy stołowej

Warunki pracy
Środowisko laboratoryjne, temperatura 20 ± 5°C

Zasilanie

• 120 VAC, 50/60 Hz, 4 A
• 120 VAC, 50/60 Hz, 20 A (z obudową klimatyzowaną)
• 220 VAC, 50/60 Hz, 2,1 A
• 220 VAC, 50/60 Hz, 11 A (z obudową klimatyzowaną)

Wyjścia danych

• RS-232 lub TCP/IP (protokół Modbus)
• Pliki CSV
• Raportowanie: stężenia metali, parametry pracy, alarmy i ostrzeżenia

Opcje

• Rozszerzenie listy oznaczanych pierwiastków
• Obudowy (NEMA 4, 4X, 12, 12X)
• Wloty: PM10, PM2.5, PM1, Low Volume TSP, wloty dla higieny przemysłowej
• Automatyczny przełącznik wlotów PM10 / PM2.5
