pipe::scan to modułowy system sensoryczny do ciągłego monitoringu jakości wody pitnej bezpośrednio w rurociągach pod ciśnieniem. Mierzy do 10 parametrów w jednym urządzeniu — TOC, DOC, UV254, mętność, barwę, chlor wolny, pH/redoks, przewodność, temperaturę i ciśnienie. Pomiar bezodczynnikowy, niezależny od przepływu — działa nawet przy stagnacji wody. Certyfikat NSF/ANSI/CAN 61 i 372.
Zasada działania

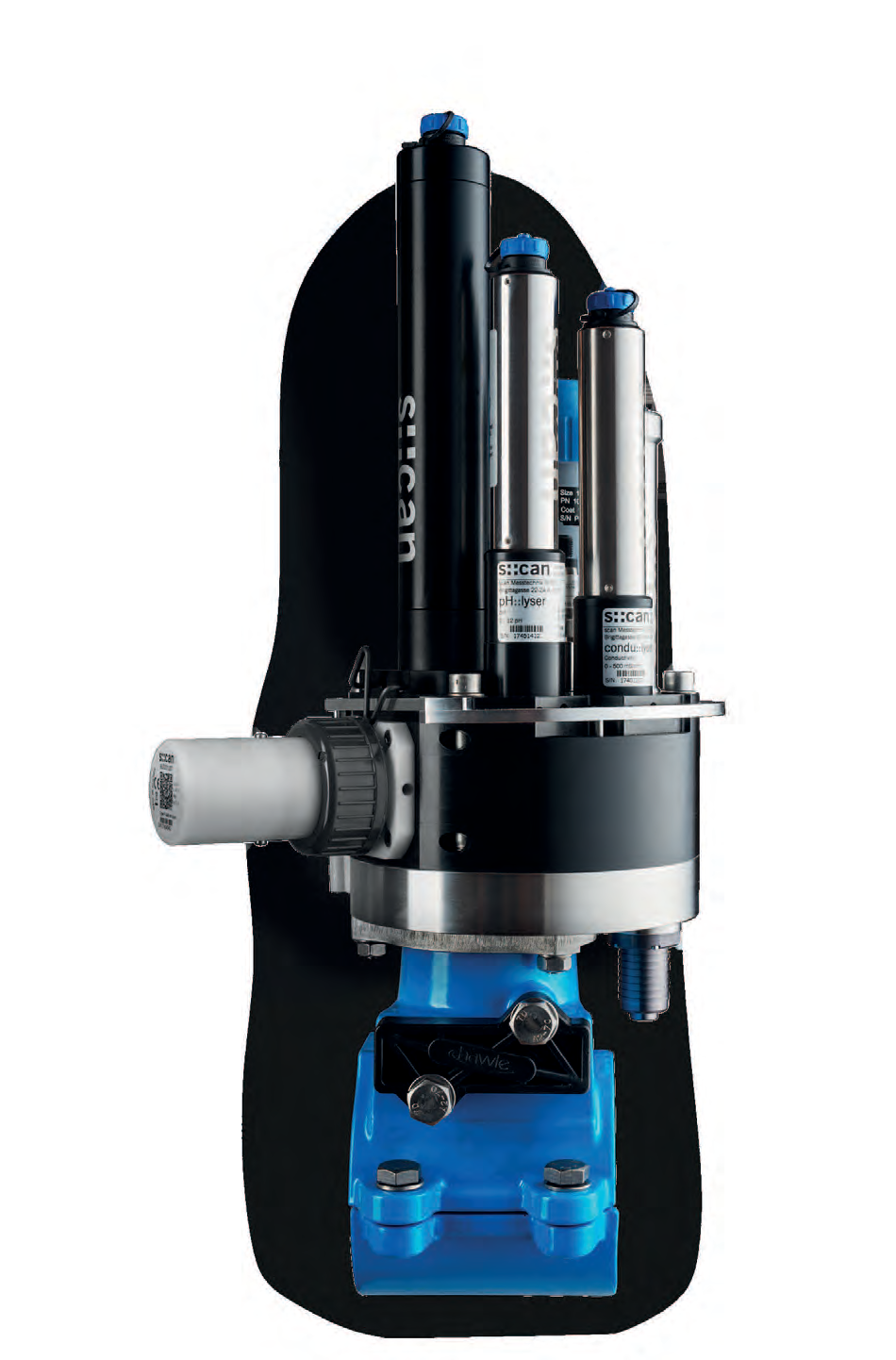

System montowany jest na rurociągu wodociągowym za pomocą siodła Hawle (DN80–DN600). Woda z rurociągu ciśnieniowego jest podawana do celi przepływowej przez „słomkę” (straw) — nic nie wystaje do wnętrza rury. Wbudowana nanopompa zapewnia przepływ wody przez celę pomiarową i z powrotem do rurociągu, nawet w warunkach stagnacji. Brak strat wody w procesie pomiaru.

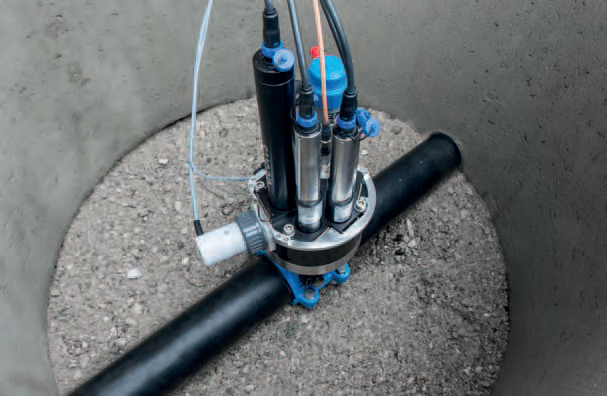

Typowa lokalizacja instalacji to studnia lub komora wodociągowa. Konstrukcja umożliwia hot-maintenance — wymianę każdej sondy indywidualnie, bez przerywania przepływu i ciśnienia w rurociągu.
Pomiar wieloparametrowy
Rdzeń systemu stanowi sonda spektrofotometryczna i::scan — miniaturowy spektrofotometr UV-VIS pracujący w zakresie 190–750 nm. Sonda i::scan mierzy parametry organiczne (TOC, DOC, UV254) oraz mętność i barwę bezodczynnikowo, w oparciu o absorpcję światła UV-VIS.
Dodatkowo można zainstalować do trzech sond fizykochemicznych:
- chlori::lyser — pomiar chloru wolnego
- condu::lyser — pomiar przewodności elektrycznej
- pH::lyser lub redo::lyser — pomiar pH lub potencjału redoks (ORP)
Czujnik ciśnienia i temperatury jest wbudowany w jednostkę bazową. Wyniki pomiarów są zgodne ze standardowymi metodami laboratoryjnymi — nie jest to jedynie „trendowanie”, lecz dokładny pomiar ilościowy.
Komunikacja i oprogramowanie
Terminal con::cube (kompaktowy kontroler IoT) zapewnia akwizycję danych i komunikację ze stacją centralną. Dane o jakości wody mogą być przesyłane do dowolnej bazy danych za pośrednictwem praktycznie dowolnego protokołu — Modbus, SCADA, OPC-UA, MQTT, HTTP, 4-20 mA.
Dostępne oprogramowanie:
- moni::tool — monitoring i wizualizacja danych
- ana::tool — automatyczna detekcja zdarzeń
- vali::tool — walidacja danych pomiarowych
- io::tool / visu::tool — wizualizacja i raportowanie
Aplikacja mobilna umożliwia zdalny podgląd wszystkich parametrów w czasie rzeczywistym.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Mierzone parametry | Do 10: TOC, DOC, UV254, mętność, barwa, chlor wolny, pH, ORP, przewodność, temperatura, ciśnienie |
| Zasada pomiaru (organika, mętność) | Spektrofotometria UV-VIS, 190–750 nm (sonda i::scan) |
| Droga optyczna | 35 mm |
| Rozdzielczość — mętność | 0,001 NTU/FTU |
| Rozdzielczość — barwa | 0,01 Hazen |
| Rozdzielczość — UV254 | 0,015 Abs/m |
| Rozdzielczość — TOC | 0,01 mg/l |
| Ciśnienie robocze | Do 10 bar |
| Średnice rur | DN80–DN600 (siodło Hawle) |
| Instalacja | Hot-tap na rurociągu pod ciśnieniem |
| Przepływ | Niezależny od przepływu, działa przy stagnacji (nanopompa) |
| Interwał serwisowy | 6 miesięcy |
| Terminal | con::cube V3 (IoT) |
| Komunikacja | Modbus, SCADA, OPC-UA, MQTT, HTTP, 4-20 mA |
| Certyfikaty | NSF/ANSI/CAN 61, NSF/ANSI/CAN 372, ACS (Francja) |
Kluczowe cechy
- Do 10 parametrów w jednym urządzeniu — TOC, DOC, UV254, mętność, barwa, chlor, pH, ORP, przewodność, temperatura, ciśnienie
- Pomiar niezależny od przepływu — działa nawet przy stagnacji wody dzięki wbudowanej nanopompie
- Dokładność na poziomie laboratorium referencyjnego — nie tylko trendowanie, lecz pomiar ilościowy
- Hot-maintenance — serwisowanie każdej sondy bez przerywania przepływu i ciśnienia
- 6 miesięcy bezobsługowej pracy — efektywna, niezawodna praca autonomiczna
- Modułowa budowa — konfigurowalny zestaw sond, płacisz tylko za parametry, które mierzysz
- Detekcja zdarzeń w czasie rzeczywistym — alarmy w sieci dystrybucji wody
- Bezodczynnikowy pomiar — brak odczynników i strumieni odpadowych
- Nic nie wystaje do rury — nanopompa pobiera i zwraca wodę przez „słomkę”
- Certyfikat NSF/ANSI/CAN 61 i 372, ACS — dopuszczenie do kontaktu z wodą pitną
Zastosowania
- Monitoring jakości wody pitnej w sieci dystrybucyjnej — wykrywanie zanieczyszczeń, wycieków, intruzji
- Systemy Smart City — zdalna kontrola jakości wody w wielu punktach sieci
- Ochrona krytycznej infrastruktury wodociągowej — detekcja zdarzeń i alarmy w czasie rzeczywistym
- Kontrola procesu uzdatniania wody — monitoring chloru, mętności, materii organicznej
- Monitoring stref zasilania — weryfikacja jakości wody na granicy stref ciśnieniowych
- Badania stagnacji wody w rurociągach — pomiar niezależny od przepływu
Komponenty systemu
| Komponent | Funkcja |
|---|---|
| Jednostka bazowa (base unit) | Cela przepływowa na do 4 sond, dysza retrakcyjna, filtr, zawór próbkowy, zawór odpowietrzający, czujnik ciśnienia |
| i::scan | Spektrofotometr UV-VIS — TOC, DOC, UV254, mętność, barwa |
| chlori::lyser | Sonda chloru wolnego |
| condu::lyser / pH::lyser / redo::lyser | Sondy przewodności, pH, ORP |
| Siodło Hawle | Siodło 2″ do instalacji hot-tap, DN80–DN600 |
| Nanopompa | Zapewnia przepływ wody nawet podczas stagnacji |
| Autobrush (opcja) | Automatyczne czyszczenie szczotką sondy i::scan |
| Obudowa (enclosure) | Dodatkowe zabezpieczenie sond i operatora |
| con::cube V3 | Terminal IoT — akwizycja danych, komunikacja, sterowanie |
Powiązane produkty
Obecnie jedyny produkt s::can w ofercie Eco Monitoring. Zapytaj o inne sondy i systemy s::can / Badger Meter.
Producent
s::can Messtechnik GmbH — austriacka firma z siedzibą w Wiedniu (Brigittagasse 22-24, 1200 Wien), obecnie część grupy Badger Meter. Specjalizuje się w bezodczynnikowych systemach monitoringu jakości wody opartych na spektrofotometrii UV-VIS. Ponad 20 lat doświadczenia w pomiarach online wody pitnej, ścieków i wód powierzchniowych. Sieć dystrybucji i oddziałów na całym świecie — USA, Chiny, Francja, Hiszpania, Portugalia, Włochy, Meksyk.
Strona producenta: www.s-can.at / www.badgermeter.com
