Procesowe Analizatory Stężenia Wodoru H2Scan

Rodzina analizatorów HY-OPTIMA 5330 IS Gen 5

HY-OPTIMA 5030 analizator procesowy do montażu na rurociągu

HY-OPTMA 2700 – analizator procesowy w wersji EX

HY-OPTIMA 700B – analizator procesowy

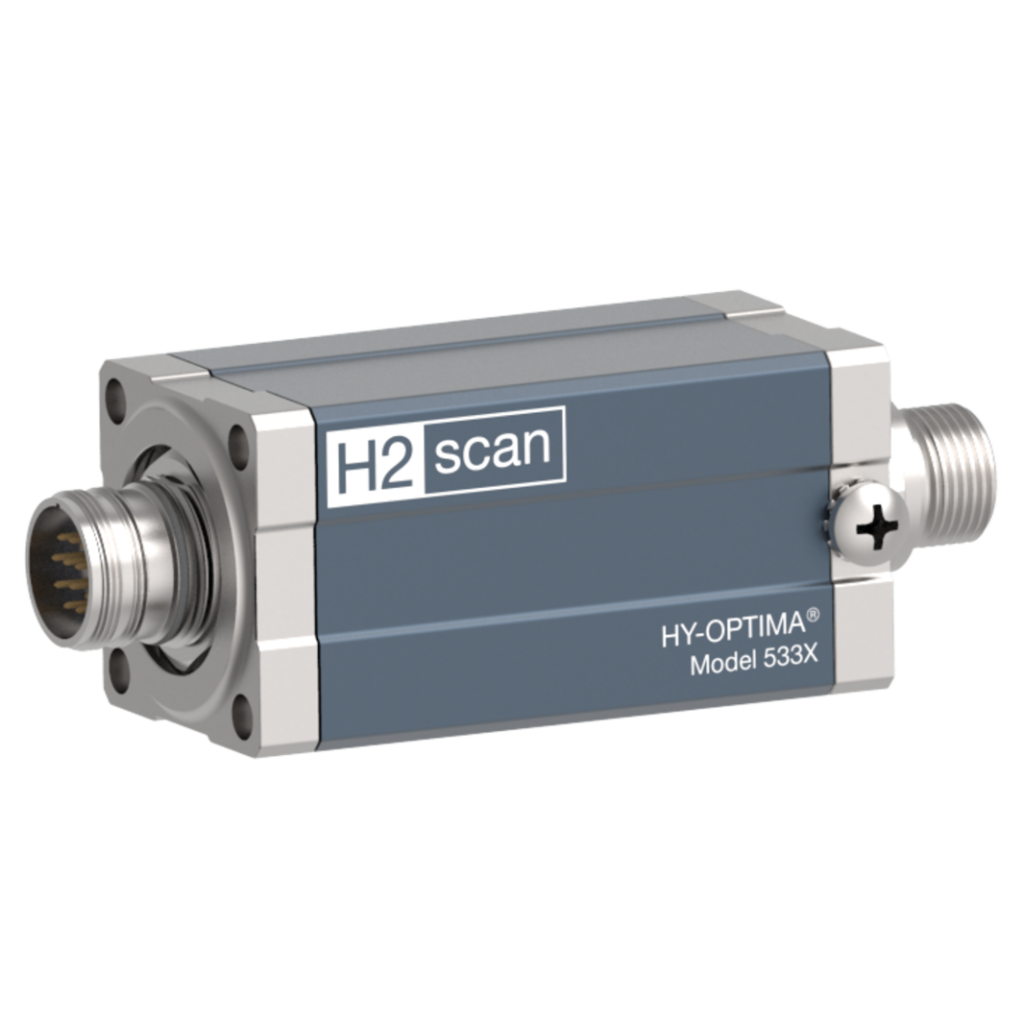

Rodzina analizatorów stężenia wodoru HY-OPTIMA® 5330 IS Gen 5

Rodzina analizatorów stężenia wodoru HY-OPTIMA® 5330 IS Gen 5 to zaawansowane, iskrobezpieczne rozwiązania do ciągłego monitorowania wodoru in-line (instalowany na rurociągu), zapewniające wyjątkową niezawodność i trwałość w wymagających zastosowaniach przemysłowych. Urządzenia te znajdują zastosowanie w szerokim spektrum branż – od zakładów chemicznych i rafinerii po dynamicznie rozwijający się sektor zielonego wodoru.

Analizatory bazują na opatentowanej przez firmę H2Scan półprzewodnikowej technologii detekcji wodoru (solid-state), która wyróżnia się wysoką stabilnością oraz odpornością na warunki procesowe. Jest to jedyna technologia dostępna na rynku, która umożliwia co najmniej 10 lat pracy bez konieczności kalibracji, co znacząco obniża koszty eksploatacji i utrzymania.

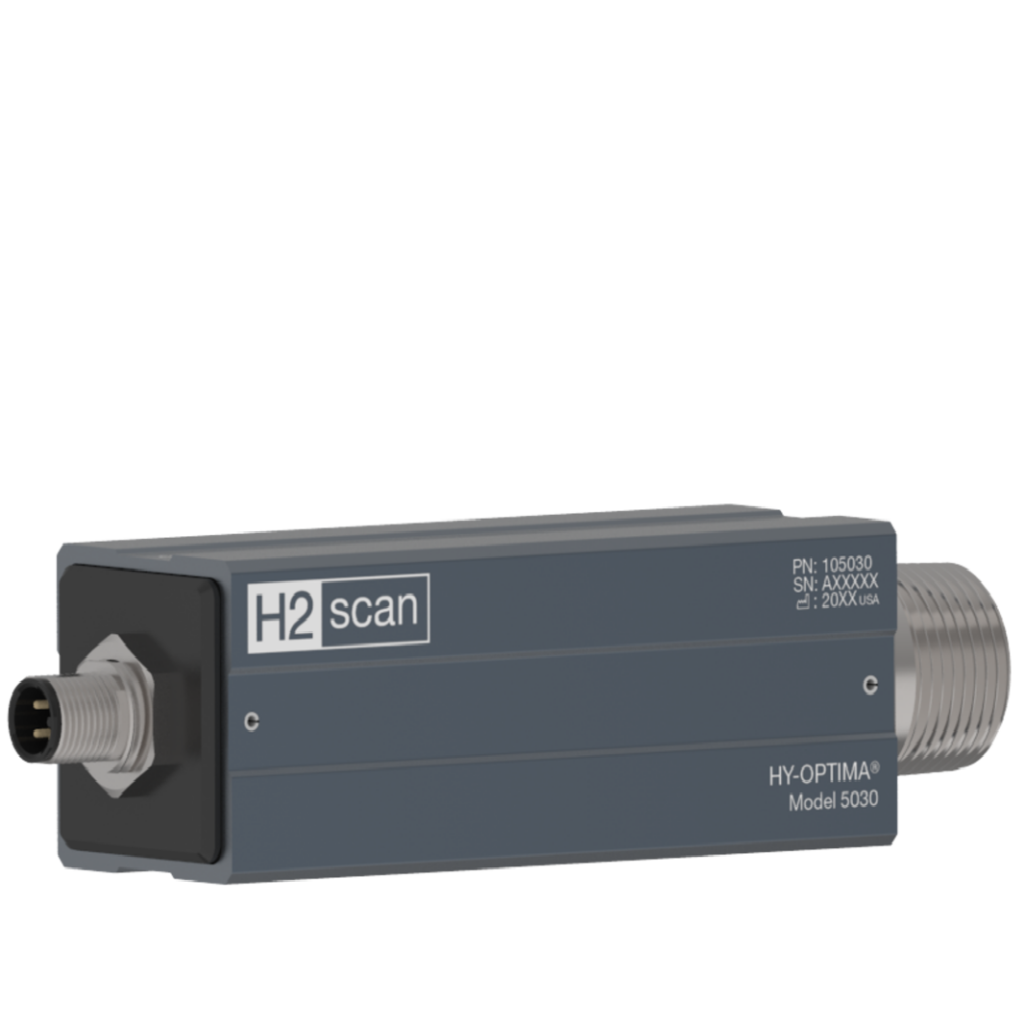

Analizator procesowy wodoru HY-OPTIMA® 5030 Series – wersja ogólnego zastosowania

Analizatory HY-OPTIMA® 5030 Series firmy H2scan to nowoczesne rozwiązania do ciągłego, pomiaru wodoru „w linii” w gazach procesowych, przeznaczone do szerokiego zakresu zastosowań przemysłowych. Urządzenia wykorzystują technologię Gen 5, zapewniającą najwyższą dokładność pomiaru, dużą odporność na warunki procesowe oraz korzystny stosunek ceny do możliwości.

Analizator w wersji ogólnego zastosowania (general purpose) wyposażony jest w półprzewodnikowy, niestarzejący się sensor (solid-state), umożliwiający bezpośredni pomiar stężenia wodoru w strumieniach gazów procesowych. Czujnik nie wykazuje czułości skrośnej na inne gazy, co gwarantuje wiarygodne i stabilne wyniki pomiarów.

Dzięki funkcji autokalibracji analizator utrzymuje parametry pomiarowe w wymaganych granicach nawet w dynamicznie zmieniających się warunkach pracy, minimalizując potrzebę obsługi serwisowej i obniżając koszty eksploatacji.

GRIDSCAN® A02 – Moduł I/O do monitoringu transformatorów

• Współpraca z GRIDSCAN® 5000 lub 6000 – kompletne, lokalne rozwiązanie do monitorowania transformatora.

• Wbudowane diody LED i wyświetlacz – szybka ocena stanu transformatora (alarmy, trendy, status pracy).

• Wyjścia przekaźnikowe alarmowe – integracja z SCADA oraz lokalną sygnalizacją.

• Rejestracja i analiza trendów – pomiar wodoru wraz z parametrami: obciążenie, temperatura otoczenia, temperatura oleju oraz ciśnienie.

• Gotowość do integracji z IoT / SCADA / ADMS – komunikacja Modbus lub DNP3.

• Obsługa mapowania DNP Hydran – szybka wymiana urządzeń w trybie plug & play.

• Lokalna konfiguracja i uruchomienie – bez potrzeby użycia dodatkowego komputera lub oprogramowania.

• Zasilanie AC lub DC – maksymalna elastyczność instalacyjna; zasilanie czujnika GRIDSCAN bezpośrednio z modułu.

• Solidna konstrukcja do zastosowań zewnętrznych – przystosowany do pracy w trudnych warunkach stacji elektroenergetycznych; opcjonalny montaż magnetyczny.

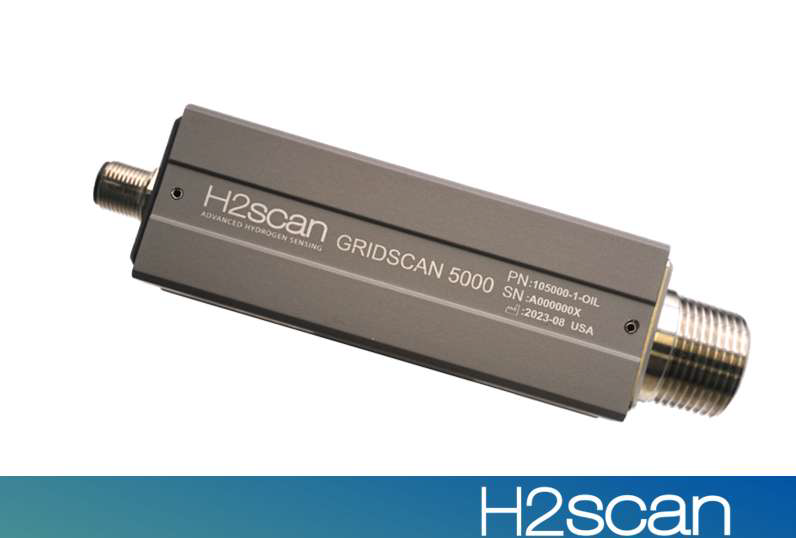

GRIDSCAN® 5000 – Czujnik wodoru (H₂) do transformatorów

GRIDSCAN® 5000 to zaawansowany czujnik wodoru przeznaczony do ciągłego monitorowania stanu technicznego transformatorów mocy. Urządzenie umożliwia precyzyjny pomiar stężenia wodoru (H₂) w cieczy izolacyjnej lub w przestrzeni gazowej (headspace), dostarczając kluczowych informacji diagnostycznych wspierających utrzymanie predykcyjne.

Najważniejsze cechy:

• Precyzyjny pomiar stężenia wodoru  H₂ w fazie ciekłej lub gazowej – wczesne wykrywanie stanów awaryjnych (incipient faults) w transformatorze.

• Kompaktowa i wytrzymała konstrukcja – zaprojektowana do pracy w wymagającym środowisku stacji elektroenergetycznych.

• Opatentowana autokalibracja – eliminuje dryft pomiarowy oraz konieczność kalibracji w warunkach polowych.

• Gotowość do integracji z IoT oraz SCADA/ADMS – komunikacja cyfrowa Modbus lub DNP3.

• Wyjście analogowe (opcjonalne) – sygnał 4–20 mA reprezentujący stężenie wodoru H₂.

• 10-letnia gwarancja na element pomiarowy.

• Certyfikat FM Approved do zastosowań w monitoringu wodoru w transformatorach.

• Stopień ochrony IP68 – możliwość pracy w aplikacjach zanurzeniowych.

• Prosta instalacja (1–2 godziny) – montaż na transformatorze pod napięciem.

• Ciągły pomiar stężenia wodoru (H₂) w zakresie 25–5 000 ppm

• Technologia półprzewodnikowa (solid-state) – brak części ruchomych

• Opatentowana autokalibracja – eliminacja dryftu i potrzeby okresowej kalibracji

• Wysoka odporność środowiskowa – przystosowany do pracy w ekstremalnych warunkach temperaturowych i korozyjnych (IP68, klasa C5M)

• Długa żywotność elementu pomiarowego – 10 lat gwarancji na sensor wodoru  H₂

• Integracja z systemami SCADA / IoT – Modbus, DNP3, opcjonalnie wyjście 4–20 mA

Zastosowanie

• Monitoring pojedynczych transformatorów mocy

• Monitoring sieci transformatorów (fleet-wide monitoring)

• Integracja z systemami OEM oraz analizatorami DGA

• Modernizacja istniejących systemów diagnostycznych

Analizator stężenia wodoru GRIDSCAN® 5000 umożliwia wczesne wykrywanie procesów degradacyjnych w izolacji transformatora, ograniczając ryzyko awarii oraz wspierając optymalizację kosztów eksploatacyjnych (OPEX).
