Wydłuż żywotność transformatorów energetycznych
z serią GRIDSCAN 5000

Obecność wodoru ( H2) w transformatorze olejowym jest podstawowym wskaźnikiem diagnostycznym pozwalającym ocenić stan techniczny transformatora. Stężenie wodoru zwiększa się na skutek awarii takich jak wyładowania koronowe lub z powodu przegrzania urządzenia. Monitorowanie zmian (niskich stężeń) wodoru pozwala wykryć problemy z transformatorem na wczesnym etapie. Seria GRIDSCAN 5000 to zaawansowane rozwiązanie do monitorowania stanu transformatorów mocy, zaprojektowane z myślą o zwiększeniu niezawodności i maksymalnym wydłużeniu cyklu życia kluczowych aktywów energetycznych.

System umożliwia ciągłą diagnostykę oraz wczesne wykrywanie nieprawidłowości, takich jak przegrzewanie, degradacja izolacji czy powstawanie gazów rozpuszczonych w oleju (DGA). Dzięki precyzyjnej analizie parametrów pracy transformatora możliwe jest przejście z konserwacji reaktywnej na predykcyjną, co znacząco ogranicza ryzyko awarii oraz kosztownych przestojów.

Najważniejsze korzyści:

• Stałe monitorowanie stanu technicznego transformatora
• Wczesna identyfikacja uszkodzeń i trendów degradacyjnych
• Optymalizacja harmonogramów serwisowych
• Zwiększenie niezawodności infrastruktury energetycznej
• Ograniczenie kosztów eksploatacji i przestojów

Seria GRIDSCAN 5000 to rozwiązanie dla operatorów systemów przesyłowych, dystrybucyjnych oraz zakładów przemysłowych, którzy stawiają na bezpieczeństwo, efektywność i długoterminową ochronę swoich aktywów energetycznych.

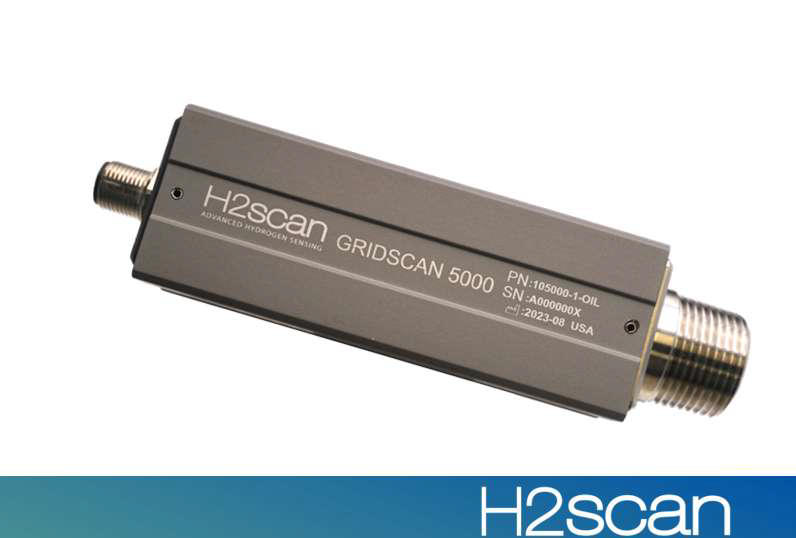

• Precyzyjny czujnik H₂ do pracy w fazie ciekłej lub gazowej, umożliwiający wczesne wykrywanie uszkodzeń rozwijających się w transformatorze (incipient faults).

• Kompaktowa i wytrzymała konstrukcja, zaprojektowana do pracy w wymagających warunkach stacji elektroenergetycznych.

• Opatentowany system samokalibracji eliminuje dryft sensora oraz konieczność kalibracji w miejscu instalacji.

• Gotowość do integracji z systemami IoT oraz SCADA/ADMS poprzez komunikację cyfrową Modbus lub DNP3.

• Moduł analogowy umożliwia wyprowadzenie sygnału pomiarowego H₂ w standardzie 4–20 mA.

• Element pomiarowy objęty 10-letnią gwarancją.

• Certyfikat FM dla zastosowań w monitorowaniu wodoru w transformatorach.

• Stopień ochrony IP68 – możliwość pracy w aplikacjach zanurzeniowych.

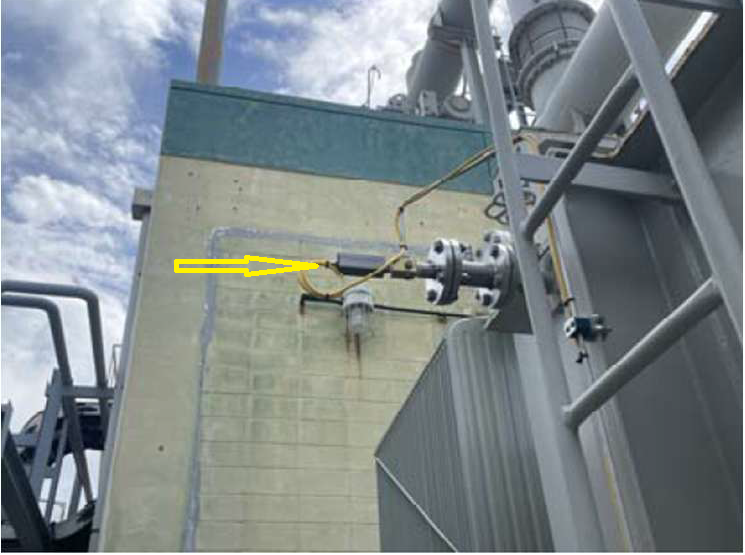

• Szybka instalacja (1–2 godziny) bez konieczności wyłączania transformatora spod napięcia.

Czujniki mogą pracować w oleju lub w gazie – przy zamówieniu należy wybrać odpowiednią wersję wykonania.

Zakresy pomiarowe

• Typowy zakres w oleju: 0–5000 ppm (model 105000-1-OIL)
• Typowy zakres w gazie: 0–100 000 ppm (model 105000-1-GAS)

W przestrzeni gazowej wodór jest wykrywany znacznie szybciej niż w oleju.

Dokładność pomiaru

• W oleju: ±20% wskazania lub ±25 ppm (w zależności od tego, która wartość jest większa)
• W gazie: ±20% wskazania lub ±500 ppm (w zależności od tego, która wartość jest większa)

Na życzenie dostępna jest gwarantowana dokładność do 5 ppm w oleju, przy czym zakres dokładności przy najwyższych temperaturach oleju jest odpowiednio ograniczony.

Warunki pracy

• Dokładny pomiar w zakresie temperatur oleju od –40°C do +105°C
• Czujnik wytrzymuje temperatury do 135°C lub wyższe
• Praca w warunkach podciśnienia (vacuum) nie stanowi problemu

Wymagania instalacyjne

System GRIDSCAN 5000 w wersji do pracy w oleju wymaga zastosowania odpowiedniego układu odpowietrzającego (air bleed assembly).

W fazie gazowej podwyższone ciśnienie (>10 PSI) może powodować nieznaczne zawyżenie wskazań czujnika.

Czujniki mogą pracować w olejach mineralnych, silikonowych, estrach naturalnych FR3 oraz w cieczy izolacyjnej Midel 7131.

Każdy czujnik przechodzi w fabryce testy z istotnie bardziej rygorystycznymi tolerancjami dokładności niż wartości gwarantowane w specyfikacji, co zapewnia utrzymanie deklarowanej precyzji pomiarowej w warunkach eksploatacyjnych.
