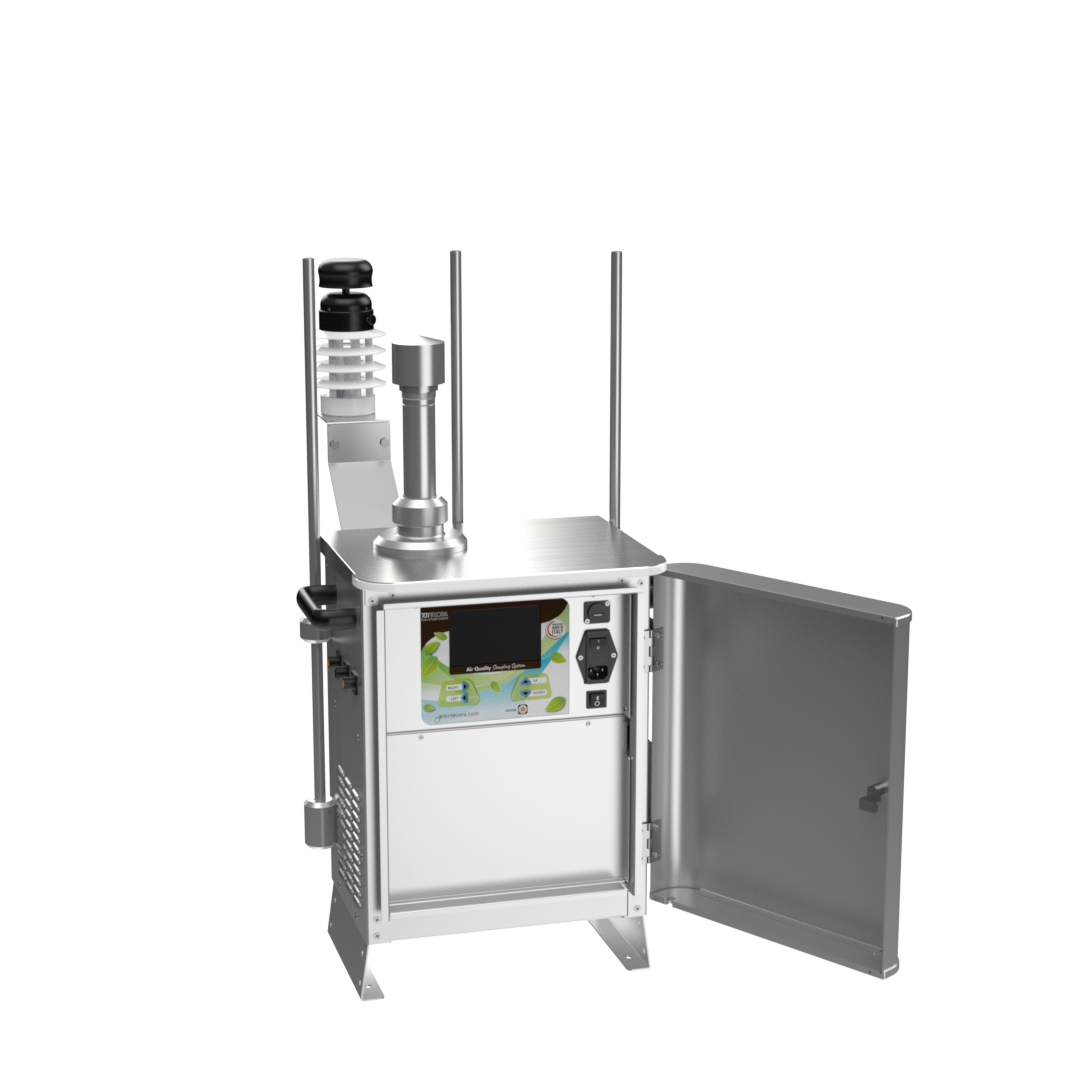

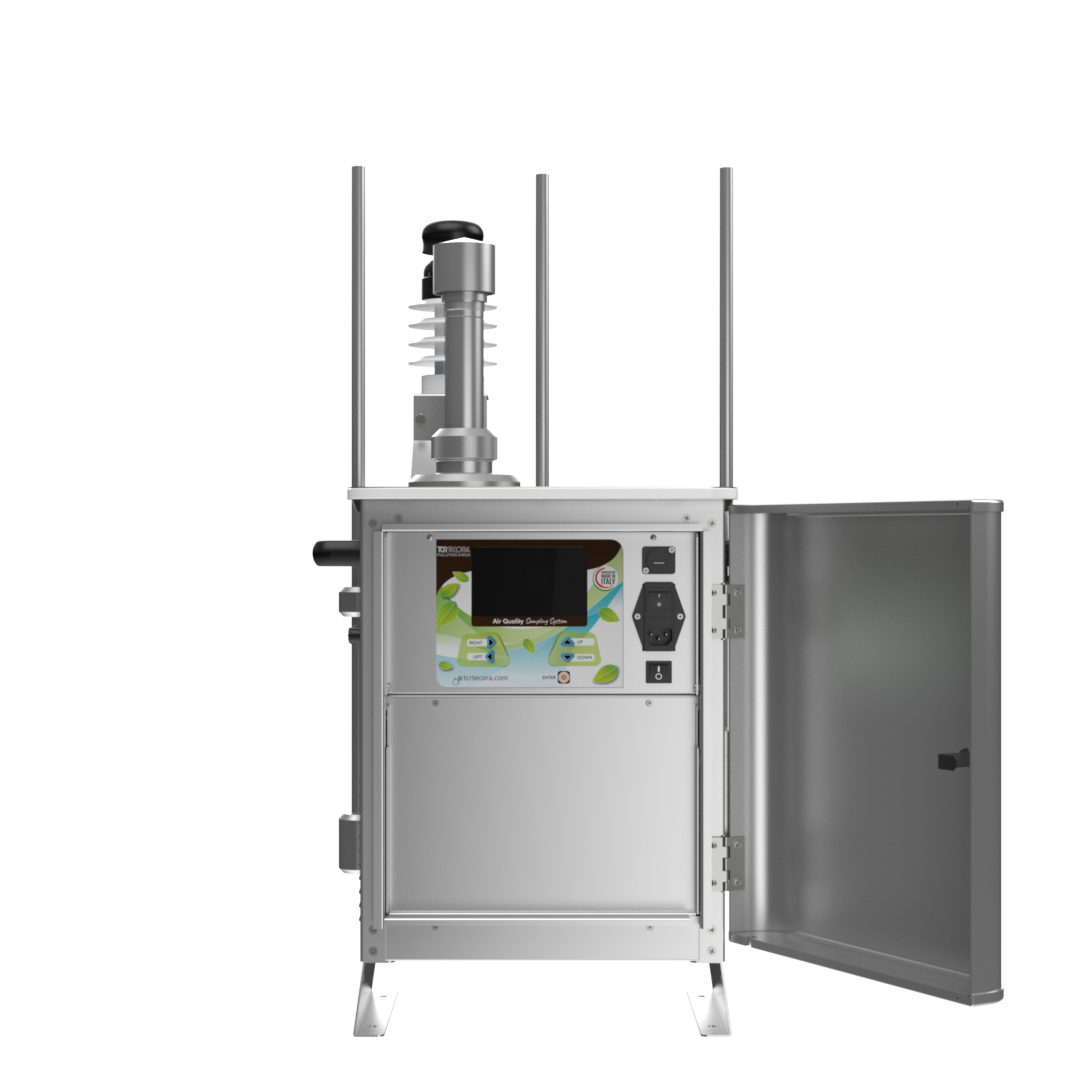

ECHO PM to samodzielny pobornik pyłu atmosferycznego zaprojektowany do pracy na zewnątrz w trudnych warunkach klimatycznych. Szeroki zakres regulacji przepływu i precyzyjna elektroniczna kontrola zapewniają zgodność z metodą referencyjną EN 12341:2014 dla PM10 (z głowicą LVS PM10, 2,3 m³/h) oraz US EPA 40 CFR Part 50 dla PM10 i PM2.5 (1 m³/h). Umożliwia obsługę do 2 jednoczesnych linii poboru.
Opis
ECHO PM to wszechstronny pobornik pyłu zawieszonego z serii „Outdoor Air Quality” firmy TCR Tecora. Urządzenie łączy kompaktowe wymiary z szerokim zakresem funkcji, umożliwiając pobieranie próbek zgodnie z wieloma normami europejskimi i amerykańskimi.
Automatyczny cyfrowy regulator przepływu z czujnikiem Venturiego zgodnym z EN 5167 zapewnia regulację w warunkach standardowych i rzeczywistych. Czas poboru z rozdzielczością 1 minuty jest wybieralny w zakresie 1–99 999 min.
Możliwości pobierania
- Referencyjne pobieranie PM10 i PM2.5 zgodnie z EN 12341 i VDI 2267 / CEN EN 14902
- Pobieranie węgla elementarnego / organicznego (EC/OC) w PM10 wg VDI 2465 i CEN EN/TR 16243
- Pomiar TSP wg VDI 2463 cz. 7 i 8 z modułem sekwencyjnym do 24 pozycji
- Pobieranie WWA, BaP, PCB, PCP/lindanu, PCDD i PCDF przy użyciu kartridża PU z prefiltrem (TSP) wg EN 15549
- Pobieranie bioaerozoli i azbestu zgodnie z odpowiednimi normami
Interfejs i łączność
Kolorowy ekran dotykowy 5″ z dedykowaną klawiaturą stanowi interfejs użytkownika. Pamięć wewnętrzna przechowuje ponad 60 raportów z poboru próbek wraz z logami. Dane można pobrać przez USB, Wi-Fi (z aplikacją TCR Tecora) lub opcjonalnie przez ethernet. Modem umożliwia zdalny dostęp i sterowanie.
Wersja dwukanałowa
Dostępna jest wersja z 2 jednoczesnym liniami poboru do równoległego pobierania PM10 i PM2.5.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Zakres przepływu | 10–50 l/min |
| Typ pompy | Rotacyjna suchobieżna, 4,2 m³/h (2 pompy w wersji jednoczesnej) |
| Autonomia | Maks. 3 próbki sekwencyjne |
| Czas poboru | 1–99 999 min, rozdzielczość 1 min |
| Wyświetlacz | Ekran dotykowy 5″ z podświetleniem + klawiatura |
| Rejestracja danych | > 60 raportów + logi, interwał logowania 1–900 s |
| Łączność | USB, Wi-Fi (aplikacja), ethernet (opcja), modem (opcja) |
| Obudowa | Aluminium anodowane, do instalacji zewnętrznej |
| Zasilanie | 220/240 V, 50 Hz |
| Warunki pracy | -3 °C do +40 °C (z zestawem niskotemperaturowym: -20 °C do +40 °C) |
| Wymiary (1 kanał) | 340 × 250 × 440 mm |
| Wymiary (2 kanały) | 340 × 450 × 400 mm |
| Masa | 19 kg |
Kluczowe cechy
- Elektroniczna kontrola przepływu — regulacja w warunkach standardowych i rzeczywistych, czujnik Venturiego (EN 5167)
- Ekran dotykowy 5″ — z podświetleniem i dedykowaną klawiaturą
- Do 2 jednoczesnych linii poboru — równoległe pobieranie PM10 i PM2.5
- Pobieranie sekwencyjne — do 3 próbek autonomicznych, moduł TSP do 24 pozycji
- Obudowa z anodowanego aluminium — przystosowana do pracy na zewnątrz
- Opcjonalny OPC — monitoring PM10, PM2.5, PM1 w czasie rzeczywistym (24 klasy wymiarowe)
- Czujnik CO₂ i wilgotności (opcja)
- Czujnik prędkości i kierunku wiatru — pobieranie warunkowane od WD/WS (opcja)
- Modem — do zdalnego pobierania danych i sterowania
- Pamięć wewnętrzna — ponad 60 raportów + logi
- USB, Wi-Fi, ethernet — wielokanałowa komunikacja
Zastosowania
- Monitoring jakości powietrza atmosferycznego — PM10, PM2.5, PM1
- Pobieranie pyłu zawieszonego TSP
- Oznaczanie metali ciężkich w pyle (EN 14902)
- Pobieranie benzo[a]pirenu i WWA (EN 15549, ISO 16362)
- Pobieranie dioksyn, furanów, PCB (PCDD/PCDF)
- Pobieranie węgla elementarnego / organicznego (EC/OC)
- Pobieranie bioaerozoli i azbestu
Zgodność z normami
- EN 12341 (PM10, PM2.5 — metoda referencyjna)
- EN 15549 (BaP w powietrzu)
- ISO 16362, ISO 12884 (WWA)
- EN 14902 (metale ciężkie)
- US EPA 40 CFR Part 50 (PM10, PM2.5)
- VDI 2267, VDI 2465, VDI 2463
- EN 5167 (przepływomierze Venturiego)
Kody zamówieniowe
| Wersja | Kod |
|---|---|
| ECHO PM 1 linia poboru, 230 VAC | AA99-009-0015SP |
| ECHO PM 2 jednoczesne linie, 230 VAC | AA99-009-0017SP |
| ECHO PM 3 jednoczesne linie, 230 VAC | AA99-009-0018SP |

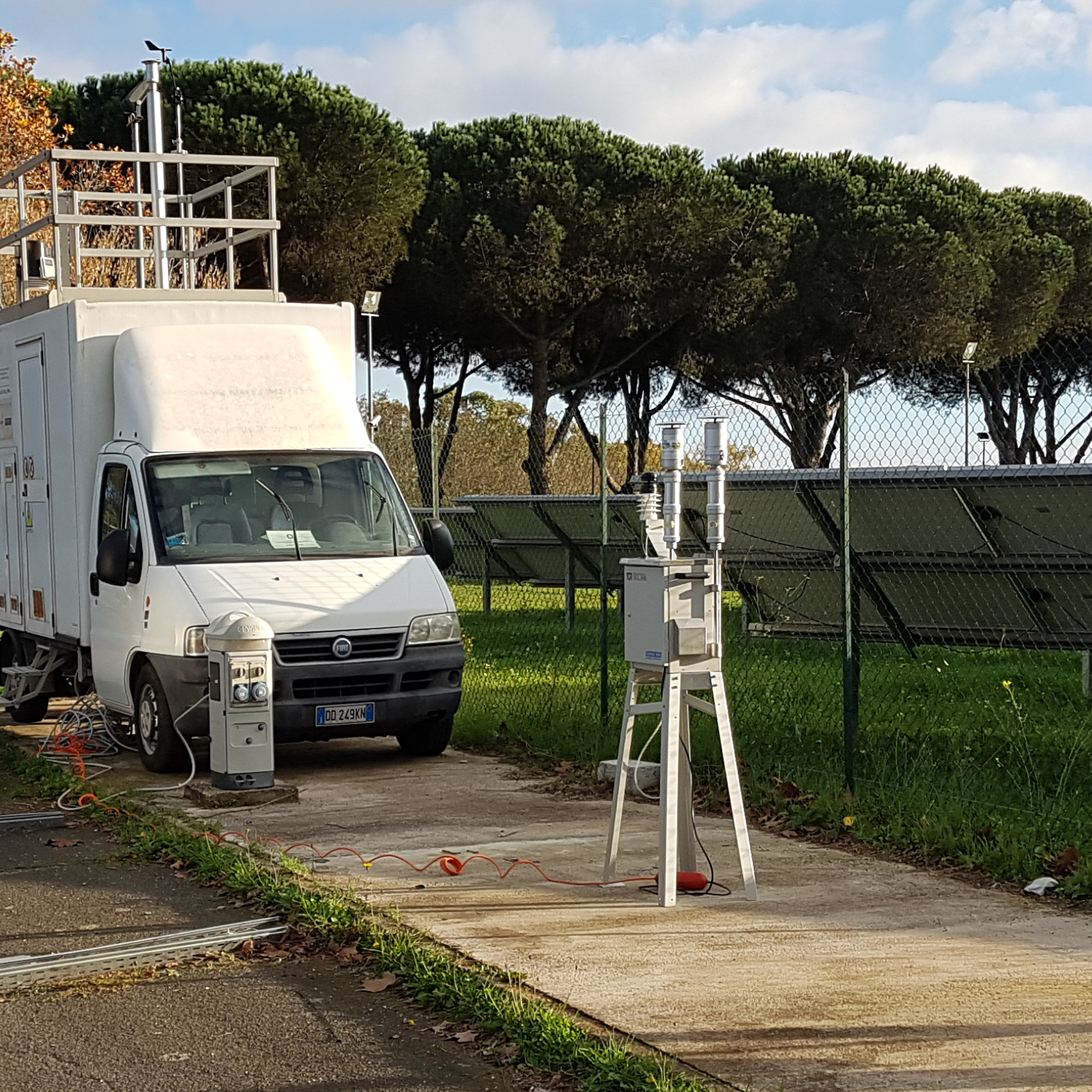

| Stojak aluminiowy | AA99-009-9910SP |
| Ultradźwiękowy czujnik wiatru | AA99-009-9921SP |
| Moduł 2 jednoczesnych linii | AA99-009-0025SP |
| Zestaw niskotemperaturowy (do -20 °C) | AA99-009-9901SP |
