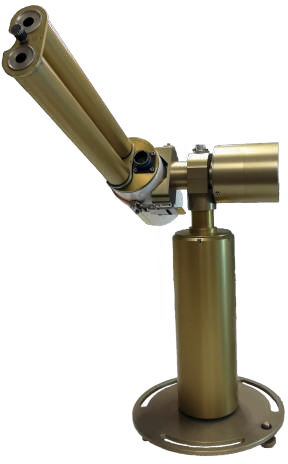

Fotometr wielospektralny Sun Sky Lunar CIMEL – CE318

Fotometr CIMEL CE318 jest aparatem referencyjnym w automatycznej multispektralnej fotometrii atmosferycznej. Opracowany dla NASA w 1992 roku, był stale ulepszany aby sprostać rosnącym wymaganiom światowej federacji sieci zajmujących się pomiarami aerozoli atmosferycznych AERONET (AErosol RObotic NETwork). Inne niezależne sieci, takie jak SKYNET, CARSNET i SONET, również wykorzystują fotometry CE318.

Najnowsza wersja fotometru – model CE318-T wykorzystuje najnowocześniejsze technologie w celu poprawy wydajności metrologicznej i ułatwienia sposobu posługiwania się przyrządem. W 2015 roku organizacja AERONET zdecydowała, że wszystkie nowe fotometry wprowadzane do sieci będą to modele CE318-T.

Fotometr słoneczny i księżycowy CE318-T wykonuje pomiary światła pochodzącego od słońca, nieba i księżyca w celu uzyskania podstawowych parametrów fizyko-optycznych takich jak : Grubość optyczna aerozoli (Aerosol Optical Depth – AOD), Objętościowy rozkład wielkości cząstek (Volume Size Distribution VSD), Zespolony współczynnik refrakcji (n), współczynnik kształtu, zawartość pary wodnej.

Wysokiej czułości śledzenie i detekcja a także wykonywane przez układy wbudowane w przyrząd przetwarzanie danych zapewniają uzyskiwanie wyników pomiarów o najwyższej dokładności. Możliwość wykorzystania różnych sposobów komunikacji i niskie wymagania w zakresie zasilania pozwalają na wykorzystanie aparatu zarówno w lokalizacjach stałych jak i tymczasowych.

Cechy

  • Pełna autonomia przy niskim zużyciu energii (panel słoneczny 5 W)
  • Pomiary dzienne (SUN/SKY) i nocne (KSIĘŻYC: od 1 do ostatniej kwadry): AOD, VSD, para wodna
  • Kilka modeli w zależności od aplikacji:

Praca Standardowa, światło spolaryzowane, BRDF, SeaPRISM (kolor oceanu i jeziora), Wysoka dokładność i długoterminowa stabilność

  • Elastyczna komunikacja: RS232, USB, modem komórkowy
  • Kompatybilny z AERONET: w pełni zautomatyzowane i jednorodne przetwarzanie danych
  • Bezpieczne przechowywanie danych (na karcie SD)

Zastosowania:

  • Pomiary ilościowe aerozoli (AOD)
  • Kalibracja/ walidacja danych z użyciem satelitów,
  • Badania klimatu
  • Badania atmosfery
  • Pomiary natężenia światła słonecznego przed budową farm fotowoltaicznych
  • Badania jakości powietrza

OPIS

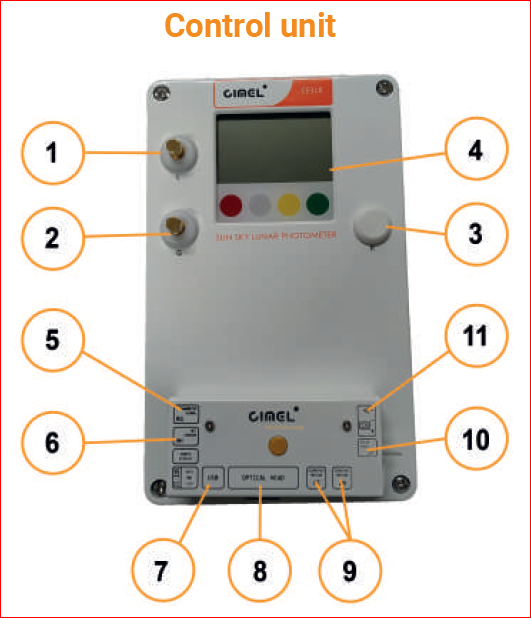

Interfejs komunikacyjny

1: antena GPS

2: Antena modemu komórkowego

3: Antena radiowa krótkiego zasięgu

4: Wyświetlacz (przyciski dotykowe)

Zdejmowany blok zacisków

5: Wejście pyranometru

6: Detektor deszczu

7: USB

8: Głowica czujnika

9: Robot /pozycjoner/ (azymutalny i zenitalny)

10: Panel zasilania {słoneczny}

11: Bateria zewnętrzna

Specyfikacja techniczna

Głowica

Precyzja zliczeń w pełnym zakresie: <0,1%

Połówkowe pole widzenia: 0,63o

Najmniejszy kąt rozpraszania (od słońca)

dla pomiarów nieba: 2o

Zakres spektralny: Zakres spektralny detektora Si: od 340 do 1020 nm

Zakres spektralny detektora InGaAs: od 1020 do 1640 nm

Długoterminowy dryf prędkości przesyłu danych

dla filtrów jednopasmowych <1% / rok

Moduł sterowania

Oprogramowanie wewnętrzne Kompatybilne ze wszystkimi modelami fotometrów i wszystkimi dostępnymi scenariuszami pomiarowymi

Kodowanie danych (rejestracja pomiarów) 32 bit

Interfejs użytkownika – Klawiatura dotykowa

– Podświetlany wyświetlacz graficzny

Złącza wejść/wyjść Na jednym zdejmowanym bloku zacisków

Wyjścia komunikacyjne RS232, USB, Hexa-Band (UMTS/3G/W-CDMA),

Czterozakresowy (GPRS)

Pamięć danych – Pamięć Flash (4 MB): 6 do 8 tygodni przechowywania danych, dla transferów automatycznych

– Karta SD (32 GB): praktycznie nieograniczona pojemność pamięci dla pobierania ręcznego

Pomiary dodatkowe Detektor deszczu, GPS, barometr, czujniki temperatury i wilgotności (wewnątrz obudowy ochronnej)

Dodatkowe wejścia Pyranometr (nie jest elementem zestawu)

Oprogramowanie do monitorowania PhotoGetData Konfiguracja instrumentów, wybór długości fal, tryby skanowania, konfiguracja i scenariusze pomiarowe, harmonogramy pomiarów,

analiza danych, wizualizacja danych, przechowywanie danych

(dane surowe, k8, pliki ASCII)

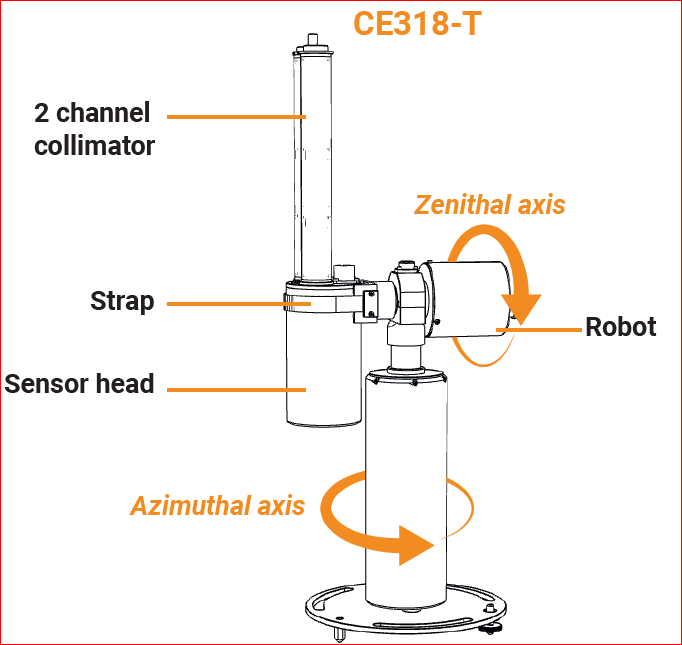

Robot (pozycjoner)

Zakres azymutów 0-360o

Zakres zenitalny 0-180o

Rozdzielczość 0,003o

Dokładność śledzenia słońca / księżyca

(automatyczne aktywne śledzenie) 0,01o

Opcje

Model Opis Charakterystyka

Kabel 12 metrów 12 m kabel łączący Strona męska: typ DB15

głowicę fotometryczną – Strona żeńska: typ Jupiter z 22 pinami

z jednostką akwizycji danych

Kabel 15 metrów 15 m kabel i zestaw 15 kabel RS 232

do podłączenia do PC Konwerter RS232 – USB

Kabel 100 metrów 100 m kabel i zestaw Zestaw łącza RS232

do podłączenia do PC – Specjalny 100 m kabel (cięty na wymiar)

Konwerter RS232 – USB

Warunki pracy (otoczenia)

Temperatury: – 20oC … +50oC

Zakres wilgotności względnych 0 do 100% Rh (bez kondensacji i zalodzenia)

Zasilanie

Zasilacz (110-230VAC)

Panel Solarny – 5 W panel zamontowany w obudowie kontrolera

Akumulatory – 2 akumulatory 6V /8,0 Ah (połączone szeregowo)

Specyfikacja Mechaniczna

Akcesoria – Trójnóg z osłoną ochronną

Pakowanie/przechowywanie – Waliza transportowa

Wymiary – Waliza fotometru: 66x52x47cm

Waliza trójnogu: 103x57x60 cm

Waga – Waliza z fotometrem : 30 kg

Waliza z trójnogiem: 21 kg

Zapytaj o ten aparat…

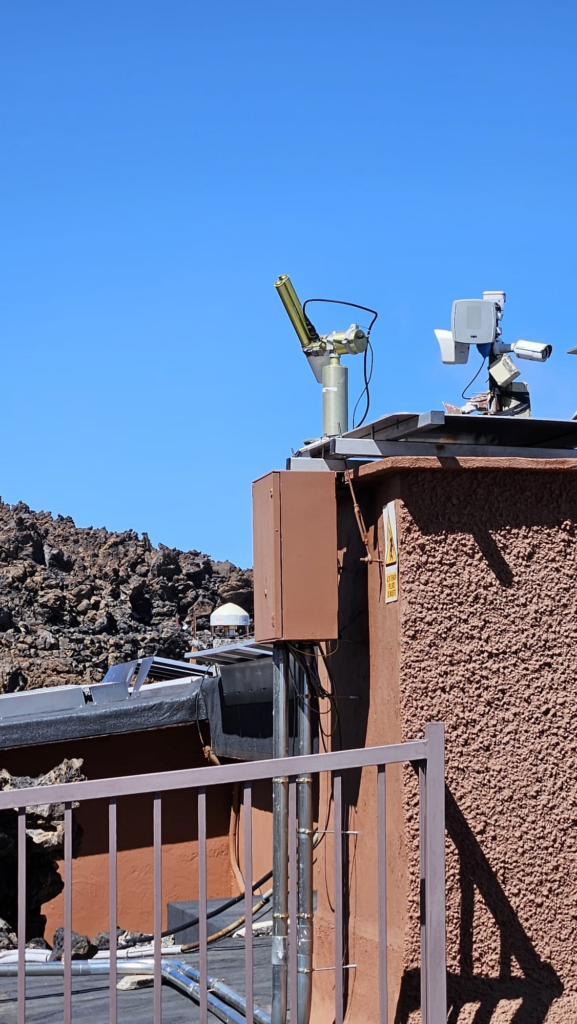

Fotometr CE-318 na szczycie najwyższego wulkanu Hiszpanii – Teide – wysokość 3 555 metrów n.p.m.1
