DECS® to w pełni automatyczny system pobierania długoterminowego dioksyn (PCDD), furanów (PCDF) oraz dioksynopodobnych PCB z emisji przemysłowych. Zaprojektowany zgodnie z CEN/TS 1948-5 oraz US EPA Method 23, umożliwia ciągłe, bezobsługowe pobieranie izokinetyczne przez okres od 6 godzin do 8 tygodni. Flagowy produkt TCR Tecora — jedyny system tego typu z podwójną certyfikacją QAL1 (TÜV Rheinland) i MCERTS (CSA Group UK).
Opis
DECS® (Dioxin Emission Continuous Sampling) to zaawansowany system poboru próbek oparty na metodzie filtracyjno-kondensacyjnej (filter/condenser method), uznawanej przez normy europejskie (CEN/TS 1948-5), amerykańskie (US EPA Method 23) oraz chińskie, australijskie i inne.
Zasada działania
System pobiera próbkę gazu proporcjonalnie do przepływu w kominie (warunki izokinetyczne). Pobieranie odbywa się w dwóch etapach:
- Filtracja — frakcja „gruba” PCDD/PCDF jest zatrzymywana na filtrze kwarcowym typu thimble (rękaw filtracyjny). Filtr ogrzewany jest powyżej punktu rosy (≥125 °C), co zapobiega kondensacji. Sprawność filtracji: powyżej 99,9% dla cząstek 0,3 µm.
- Adsorpcja — ochłodzony gaz (poniżej 20 °C) przechodzi przez kolumnę z żywicą XAD-2, która wychwytuje mikrozanieczyszczenia organiczne. Rozmiar porów żywicy: 90 Å.
Między etapem filtracji a adsorpcji gaz przechodzi przez szklany skraplacz chłodzony cieczą w obiegu zamkniętym (z chłodziarką ISOFROST), gdzie temperatura spada poniżej 20 °C.
Budowa systemu
System DECS® składa się z dwóch głównych jednostek:
- Jednostka poboru (Sampling Unit, SU) — montowana na kominie, na kołnierzu DN 150 PN6. Zawiera: sondę ogrzewaną z tytanowym przewodem ssącym i dyszą, wbudowaną rurkę Pitota i termoparę, ogrzewany uchwyt filtra z kwarcowym filtrem rękawowym (thimble), skraplacz chłodzony cieczą oraz kolumnę adsorbcyjną z żywicą XAD-2.

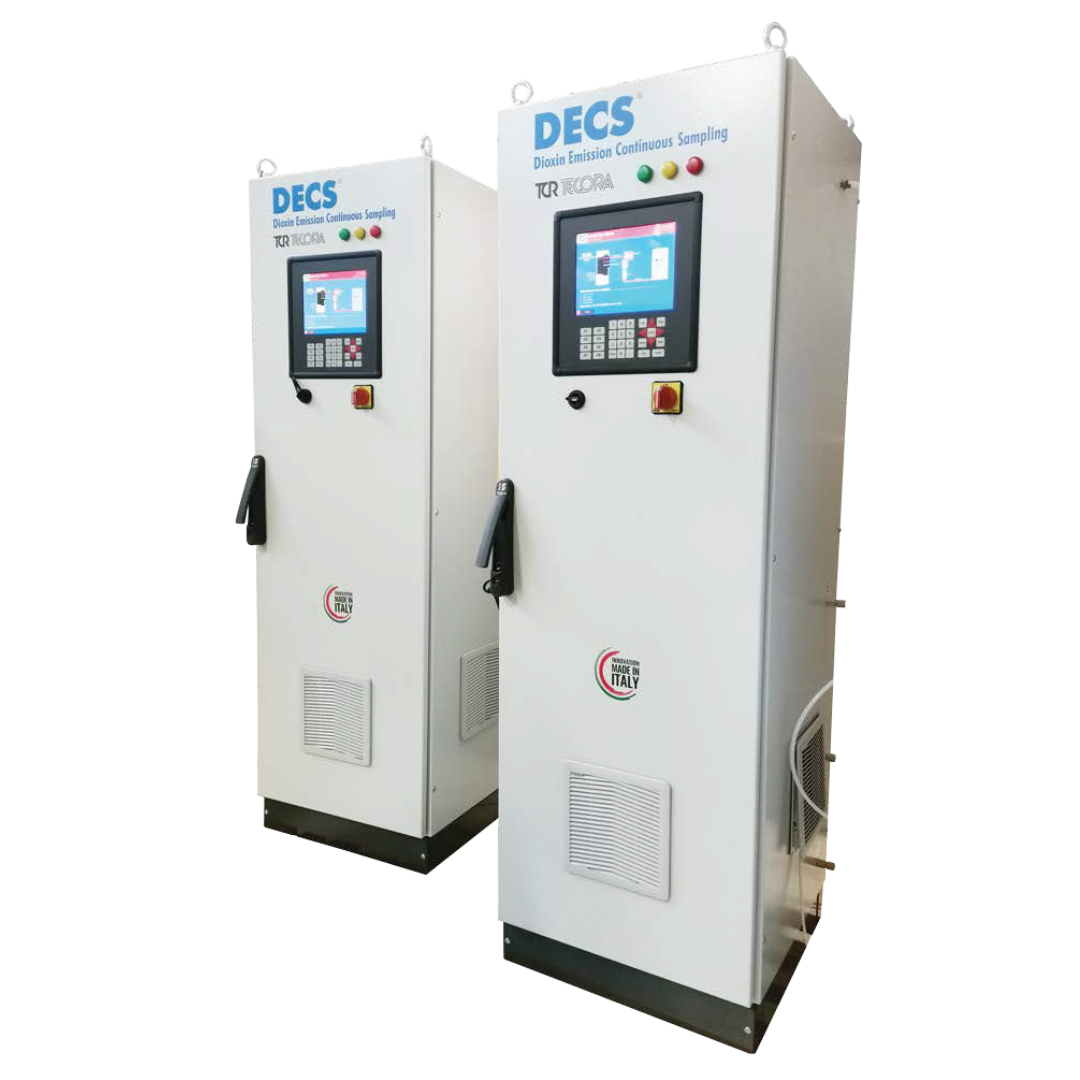

- Jednostka sterująca (Control Unit, CU) — szafa sterownicza IP54 z przemysłowym PLC, kolorowym wyświetlaczem LCD, klawiaturą, drukarką i portem USB. Zawiera układ kondycjonowania gazu, gazomierz suchobieżny i masowy przepływomierz. Jedna jednostka sterująca może obsługiwać do 4 kominów jednocześnie.
Automatyka i bezobsługowość
Po zainstalowaniu filtrów i kolumn XAD-2 (przygotowanych laboratoryjnie ze standardem spiking) system pracuje w pełni automatycznie:
- Automatyczny test szczelności — programowalny przed/po poborze i w regularnych odstępach
- Regulacja izokinetyczna w czasie rzeczywistym — sprzężenie zwrotne rurka Pitota – dysza
- Automatyczne przedmuchiwanie (purging) — ochrona linii ssącej przed kontaminacją i korozją
- Czyszczenie ciśnieniowe — eliminacja demontażu sondy z komina
- Desorpcja termiczna — po zakończeniu poboru linia ssąca czyszczona termicznie i sprężonym powietrzem
- Odzyskiwanie po awarii zasilania — bateria podtrzymująca, automatyczny restart
System alarmowy i komunikacja
Aktywne alarmy wyświetlane na ekranie i rejestrowane w logach. Powiadomienia zdalne przez 3 styki przekaźnikowe NO (pobieranie trwa / gotowość / alarm) oraz protokół Modbus TCP/IP. W przypadku alarmu, który powraca do normy, system restartuje się automatycznie. Dane zapisywane co 5 minut, eksport przez USB.
Innowacje (2024–2025)
- Automatyczna kalibracja dynamiczna standardów 13C₁₂ — dozowanie standardu spiking (PCDD/F) w czasie przez cały okres poboru, lepsza reprezentatywność próbki
- Równoległy pobór biogennego CO₂ — domyślna możliwość poboru w trybie side stream zgodnie z EN 13833
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Metoda poboru | Filtracyjno-kondensacyjna (filter/condenser) |
| Oznaczane substancje | PCDD/F, PCB dioksynopodobne, WWA, inne POPs |
| Zakres stężeń PCDD/F | 0,0001–10 ng/m³ I-TEQ |
| Zakres prędkości gazu | 2–30 m/s (certyfikowany QAL1/MCERTS) |
| Temperatura spalin | ≤350 °C (projektowo do 400 °C) |
| Zawartość pary wodnej | ≤50% obj. (projektowo do nasycenia) |
| Stężenie pyłu | ≤150 mg/m³ |
| Czas poboru | 6 godzin do 8 tygodni |
| Filtr | Kwarcowy rękawowy (thimble), Ø 43 mm × 123 mm, >99,9% przy 0,3 µm |
| Adsorbent | Żywica XAD-2, kolumna szklana |
| Materiały kontaktowe | Tytan, szkło, kwarc |
| Dokładność przepływu | ≤2% (gazomierz + masowy przepływomierz) |
| Czas odpowiedzi T90 | 44 s |
| Dostępność (pole) | 99,5% (3-miesięczny test ciągły) |
Jednostka poboru (SU)
| Parametr | Wartość |
|---|---|
| Wymiary (bez sondy) | 810 × 540 × 360 mm |
| Masa | 35 kg |
| Klasa ochrony | IP55 |
| Temperatura otoczenia | -15 °C do +50 °C |
| Przyłącze kominowe | DN 150 PN6 |
Jednostka sterująca (CU)
| Parametr | Wartość |
|---|---|
| Wymiary | 1900 × 600 × 600 mm |
| Masa | 90 kg |
| Klasa ochrony | IP54 |
| Temperatura otoczenia | 0 °C do +40 °C |
| Komunikacja | Modbus TCP/IP, USB, RS485 |
| Pojemność | Do 4 jednostek poboru (4 kominy) |
Zasilanie i media
| Parametr | Wartość |
|---|---|
| Zasilanie | 230 V 50 Hz, 1-fazowe + N + PE |
| Pobór mocy | 2 kW na linię (średnio 1 kW) |
| Sprężone powietrze | 5–10 bar, suche, odtłuszczone |
| Zużycie powietrza (pobieranie) | 0,8 m³/h |
| Zużycie powietrza (gotowość) | 1,2 m³/h |
Kluczowe cechy
- Pobieranie długoterminowe w pełni automatyczne — od 6 godzin do 8 tygodni bez nadzoru
- Podwójna certyfikacja QAL1 + MCERTS — TÜV Rheinland i CSA Group UK, ważność do IV 2029
- Metoda filtracyjno-kondensacyjna — zgodna z CEN/TS 1948-5, US EPA Method 23
- Filtr kwarcowy o sprawności >99,9% — certyfikowana filtracja cząstek 0,3 µm
- Tytanowa linia ssąca — sonda, dysza i uchwyt filtra z tytanu
- Automatyczny test szczelności — programowalny przed/po poborze i w regularnych odstępach
- Automatyczne czyszczenie i przedmuchiwanie — eliminacja demontażu sondy z komina
- Regulacja izokinetyczna w czasie rzeczywistym — podwójny pomiar objętości
- Do 4 kominów z jednej szafy sterującej — skalowalna architektura
- System alarmowy z powiadomieniem zdalnym — 3 przekaźniki + Modbus TCP/IP
- Odporność na awarię zasilania — bateria podtrzymująca, automatyczny restart
- Automatyczna kalibracja dynamiczna 13C₁₂ — lepsza reprezentatywność próbki
- Równoległy pobór biogennego CO₂ — zgodnie z EN 13833
Zastosowania
- Ciągły monitoring emisji dioksyn i furanów (PCDD/PCDF) ze spalarni odpadów
- Pobieranie dioksynopodobnych PCB (dl-PCB) z instalacji spalania
- Pobieranie wielopierścieniowych węglowodorów aromatycznych (WWA/PAH)
- Pobieranie innych trwałych zanieczyszczeń organicznych (POPs)
- Monitoring zgodności z limitami emisji — weryfikacja pomiarów krótkoterminowych
- Pobieranie biogennego CO₂ zgodnie z EN 13833
- Spalarnie, cementownie, huty, elektrociepłownie, zakłady chemiczne
Zgodność z normami i certyfikaty
- CEN/TS 1948-5:2015 (PCDD/F i PCB — pobieranie długoterminowe)
- EN 1948-1 (emisje stacjonarne — PCDD/PCDF)
- US EPA Method 23 (PCDD/PCDF z procesów spalania)
- EN 13284-1 (materiały i warunki izokinetyczne)
- EN 15267-1/2/3 (zapewnienie jakości AMS, certyfikacja QAL1)
- EN 13833 (biogenny CO₂)
- Certyfikat QAL1 — TÜV Rheinland, raport EuL/21250093/D, kwiecień 2024
- Certyfikat MCERTS — CSA Group UK, nr CSA MC240431/00, ważny do IV 2029
Powiązane produkty
- BRAVO X DUO — pobornik dwuliniowy do emisji przemysłowych
- BRAVO X — pobornik ze stałym przepływem, tryb izokinetyczny
- SKYPOST X — pobornik sekwencyjny pyłu zawieszonego
Producent
TCR Tecora S.r.l. — włoska firma założona w 1974 roku, z siedzibą w Cogliate (Monza e Brianza) koło Mediolanu (Via delle Primule 16, 20815 Cogliate MB). Jeden z czołowych europejskich producentów poborników i systemów poboru próbek do monitoringu emisji przemysłowych, jakości powietrza atmosferycznego i higieny pracy. DECS® jest flagowym produktem firmy — jedynym automatycznym pobornikien dioksyn z podwójną certyfikacją QAL1 i MCERTS. Marka DECS® jest zastrzeżona w UIBM, EUIPO, UKIPO i WIPO.
