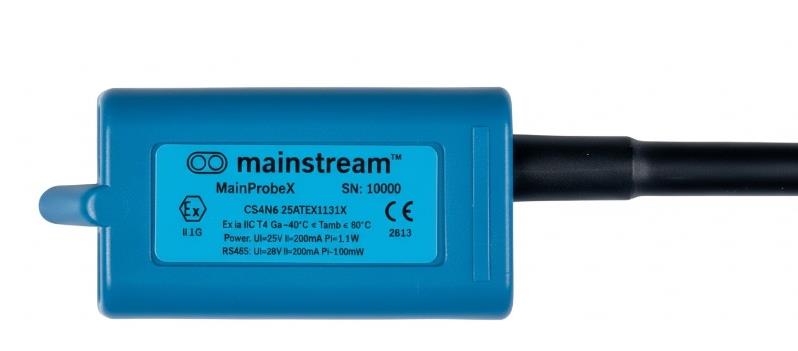

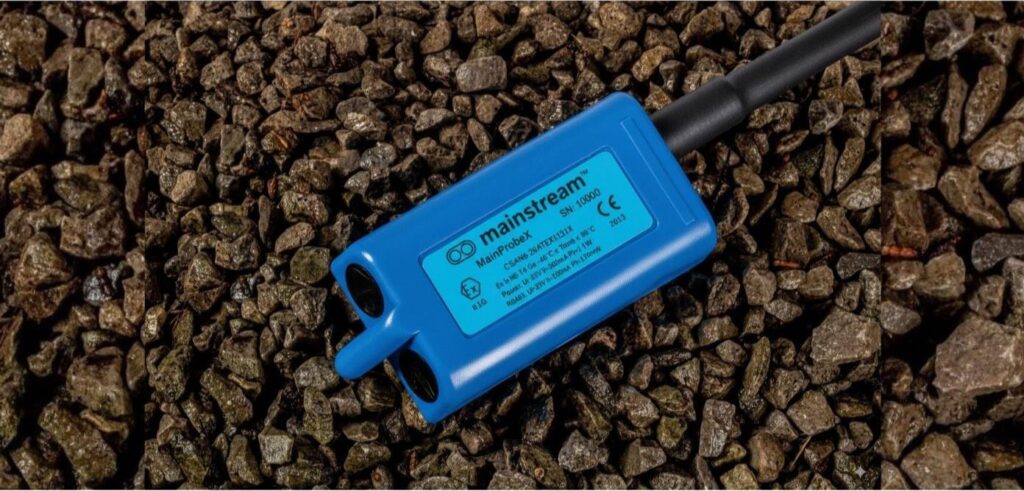

MainProbeX

Czujnik prędkości przepływu ultradźwiękowy o opływowym kształcie, niskim poborze mocy,
zgodny z ATEX (strefa 0).
Dane pomiarowe są udostępniane przez interfejs RS485 Modbus RTU.

Zakres pomiaru dwukierunkowego wynosi od 10 mm/s do 5 m/s, przy rozdzielczości 1 mm/s. Minimalna głębokość pracy to 30 mm. Pomiar prędkości przepływu jest korygowany temperaturowo w celu kompensacji zmian prędkości dźwięku.

Wskazanie jakości sygnału umożliwia monitorowanie integralności pomiaru poprzez histogramy prędkości oraz rejestrację sygnału prędkości do diagnostyki.

Zasada pomiaru

MainProbeX RS485 MODBUS pracuje zanurzony w strumieniu i emituje ultradźwięki do cieczy, tworząc strefę inspekcji. Pęcherzyki i cząstki stałe przenoszone przez przepływ, nawet gdy występują w śladowych ilościach, odbijają ultradźwięki z powrotem do sondy.

Funkcje obejmują pomiar na żądanie oraz odświeżanie pomiaru w zadanych odstępach czasu, a adaptacyjny system pomiarowy Mainstream Adaptive Measurement System dostosowuje pracę czujnika do warunków przepływu.

Odebrany sygnał ultradźwiękowy jest przetwarzany w celu wydzielenia paczek (impulsów) sygnału zawierających weryfikowalne informacje o prędkości. Tylko te paczki są używane do wyznaczenia prędkości przepływu; pozostała część sygnału jest ignorowana, co zapewnia integralność pomiaru. Ułamek całkowitego sygnału podlegający przetwarzaniu stanowi jakość sygnału – istotny parametr monitorowania jakości pomiaru.

Każda paczka sygnału jest analizowana w celu wyznaczenia prędkości paczki. Pomiar temperatury przepływu służy do korekcji tej prędkości o zmiany prędkości dźwięku. Z prędkości paczek budowany jest histogram prędkości, którego analiza daje średnią prędkość przepływu.

Aby zagwarantować stałą jakość pomiaru we wszystkich warunkach pracy, Mainstream Adaptive Measurement System automatycznie dostosowuje czas akwizycji sygnału ultradźwiękowego tak, aby każdy pomiar prędkości opierał się na tej samej ilości informacji.

Wielkości mierzone i jednostki

• Napięcie zasilania (Power Supply Voltage): rozdzielczość 0,1 V
• Temperatura medium (Fluid Temperature): rozdzielczość 0,5 °C
• Jakość sygnału (Signal Quality): rozdzielczość 0,1 %
• Prędkość (Velocity): mm/s, cm/s, m/s, in/s, ft/s, ft/min; rozdzielczość 1 mm/s

Pomiar prędkości

• Typ przetwornika (Transducer Type): czujnik zanurzeniowy zawierający kompletny nadajnik, odbiornik ultradźwiękowy oraz tor przetwarzania sygnału.
• Metoda (Method): pomiar opóźnienia czasu zgodności fazowej (Phase Coherence time delay), określający czas przemieszczenia się znaczników niesionych przez przepływ na stałą odległość (~0,75 mm).
• Czas startu (Start-up Time): wynik pomiaru dostępny w ciągu 1,5 s od włączenia zasilania.
• Minimalna głębokość pracy (Minimum Operating Depth): 30 mm
• Zakres prędkości (Velocity Range): -5 m/s do -10 mm/s oraz 10 mm/s do 5 m/s
• Rozdzielczość (Resolution): lepsza niż 1 mm/s
• Integralność pomiaru (Measurement Integrity): monitor jakości sygnału ultradźwiękowego podaje procent czasu pomiaru, w którym odebrany sygnał zawiera weryfikowalne informacje o prędkości.
• Mainstream Adaptive Measurement System: automatycznie dostosowuje czas akwizycji sygnału ultradźwiękowego tak, aby każdy pomiar prędkości opierał się na tej samej ilości informacji.

Zasilanie

• Zasilanie DC (DC Supply): 6*–28 V DC przy maks. prądzie 25 mA podczas pomiaru; *maksymalnie 1 „unit load”

Komunikacja

• Modbus: protokół Modbus RTU po łączu RS485 half‑duplex. Zakres adresów 1–247. Obciążenie 0,32 „unit load”.
  Zdolność sterowania: 25 „unit loads”. Prędkości transmisji: 2400, 4800, 9600, 19200 (domyślnie), 38400, 57600 oraz 115200.

Parametry iskrobezpieczeństwa

• Zasilanie (Supply): Ui = 28 V, Ii = 200 mA, Pi = 1,1 W
• Dane (Data): Ui = 28 V, Ii = 60 mA, Pi = 160 mW
• Certyfikacja: Ex ia IIC T4 Ga (-10°C ≤ Tamb ≤ 80°C)
• ATEX: CSANe 25ATEX1131X

Budowa

Temperatura pracy (Operating Temperature): -10°C do 80°C
Materiały (Materials): opływowy odlew/molding PVC‑U oraz kabel poliuretanowy
Wymiary (Dimensions): 105 mm (dł.) × 50 mm (szer.) × 20 mm (wys.)
Kabel (Cable): zasilanie i komunikacja – każda para w ekranie; skręcone pary z ekranem całkowitym; kabel poliuretanowy Ø8 mm; minimalny statyczny promień gięcia 60 mm
Masa (Weight): 850 g z kablem standardowym 10 m
Maks. długość kabla (Maximum Cable Length): 300 m
Stopień ochrony (Environmental Protection): całkowicie zalany/enkapsulowany, IP68
